Предназначены для измерения температуры газообразных и жидких химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
Диапазон измерения
| ТХК-1392К, -1392К-01 |
-40…+600 °С |
| ТХА-1392К, -1392К-01 |
-40…+800 °С |
| ТХА-1392КТ2, -Т4, -139К2-01Т2, -Т4 |
-40…+900 °С |
| ТХА-1392КТ, -Т1, -1392К-01Т, -Т1 |
-40…+1000 °С |
| ТХА-1392КТ3, -1392К-01Т3 |
-40…+1100 °С |
Класс допуска:
для ТХА — 1,2;
для ТХК — 2.
В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды
|
Материал защитной арматуры
|
Измеряемая среда
|
|
ТХА/ТХК-1392, ТХА/ТХК-1392-01
|
|
Сталь 12Х18Н10Т
|
Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей. При температуре до +800 °С — неподвижные окислительные газовые среды, при температуре до +600 °С — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты.
|
|
ТХА-1392-Т, ТХА-1392-01-Т
|
|
Сталь 15Х25Т (Т)
|
Газовые и жидкостные агрессивные среды, установки пиролиза. Топочные газы. Не рекомендуется воздействие ударных нагрузок, и температуры +400…+700 °С (из-за склонности стали к отпускной хрупкости).
Сталь — магнитная и устойчива к серосодержащим средам.
|
|
ТХА-1392-Т1, ТХА-1392-01-Т1
|
|
Сталь 10Х23Н18 (Т1)
|
Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 °С (из-за склонности стали к отпускной хрупкости).
Сталь — немагнитная, не устойчива к серосодержащим средам.
|
|
ТХА-1392-Т2, ТХА-1392-01-Т2
|
|
Сталь 08Х20Н14С2 (Т2)
|
Науглероживающие среды, печи цементации.
|
|
ТХА-1392-Т3, ТХА-1392-01-Т3
|
|
Сплав ХН45Ю (Т3)
|
Газовые потоки, продукты сгорания. Неустойчив к серосодержащим средам.
|
|
ТХА-1392-Т4, ТХА-1392-01-Т4
|
|
Сталь 10Х17Н13М2Т (Т4)
|
Агрессивная кислотная среда, включая действия растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры +400 °С.
|

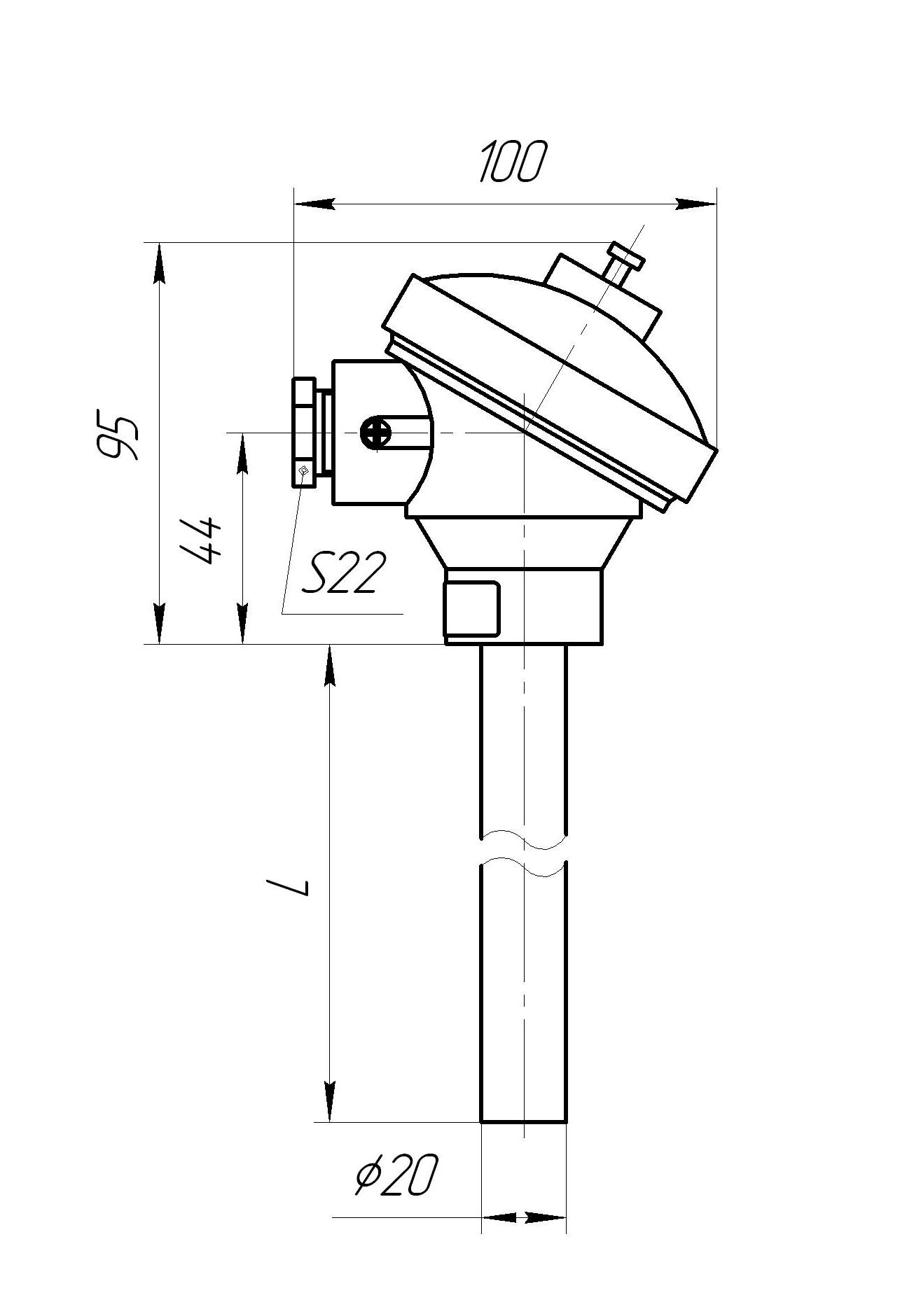

| ТХА/ТХК-1392 |
Материал головки — алюминиевый сплав. Защитная арматура Ø20 мм, без штуцера. Рабочий спай изолирован.Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=0,4 МПа. Два чувствительных элемента. |

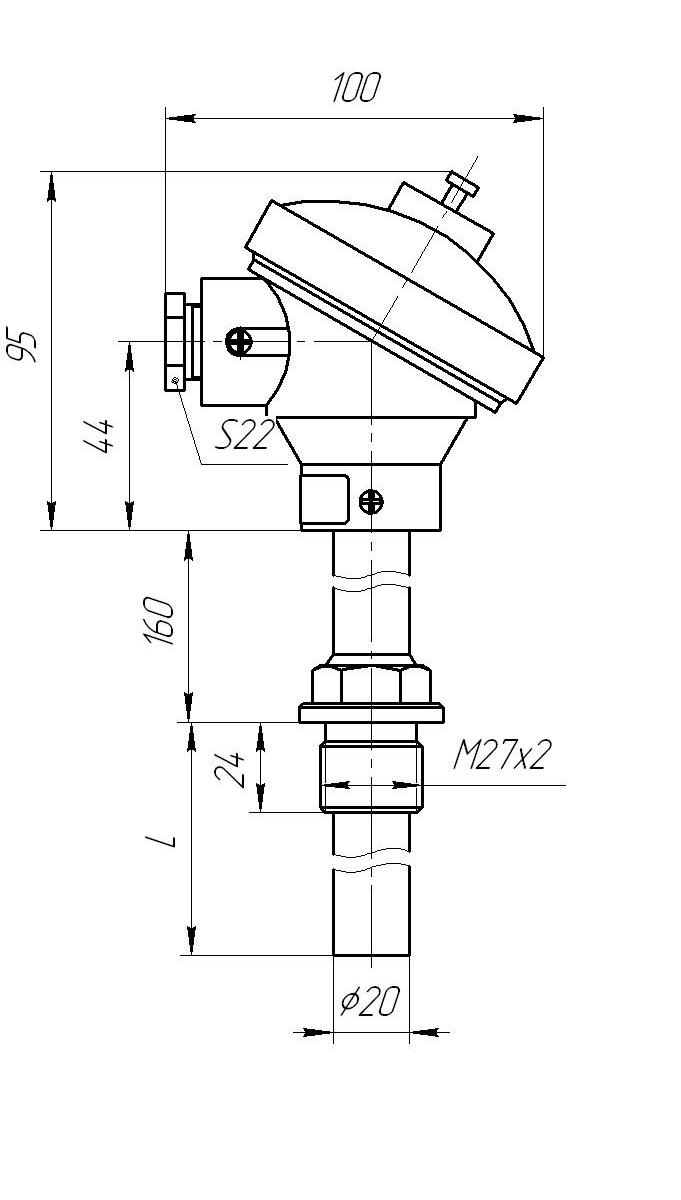

| ТХА/ТХК-1392-01 |
Материал головки — алюминиевый сплав. Защитная арматура Ø20 мм, со штуцером М27х2. Рабочий спай изолирован.Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=6,3 МПа. Два чувствительных элемента. |
