Датчики температуры
Термопары
Термопары ТПП/ТПР
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1
ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

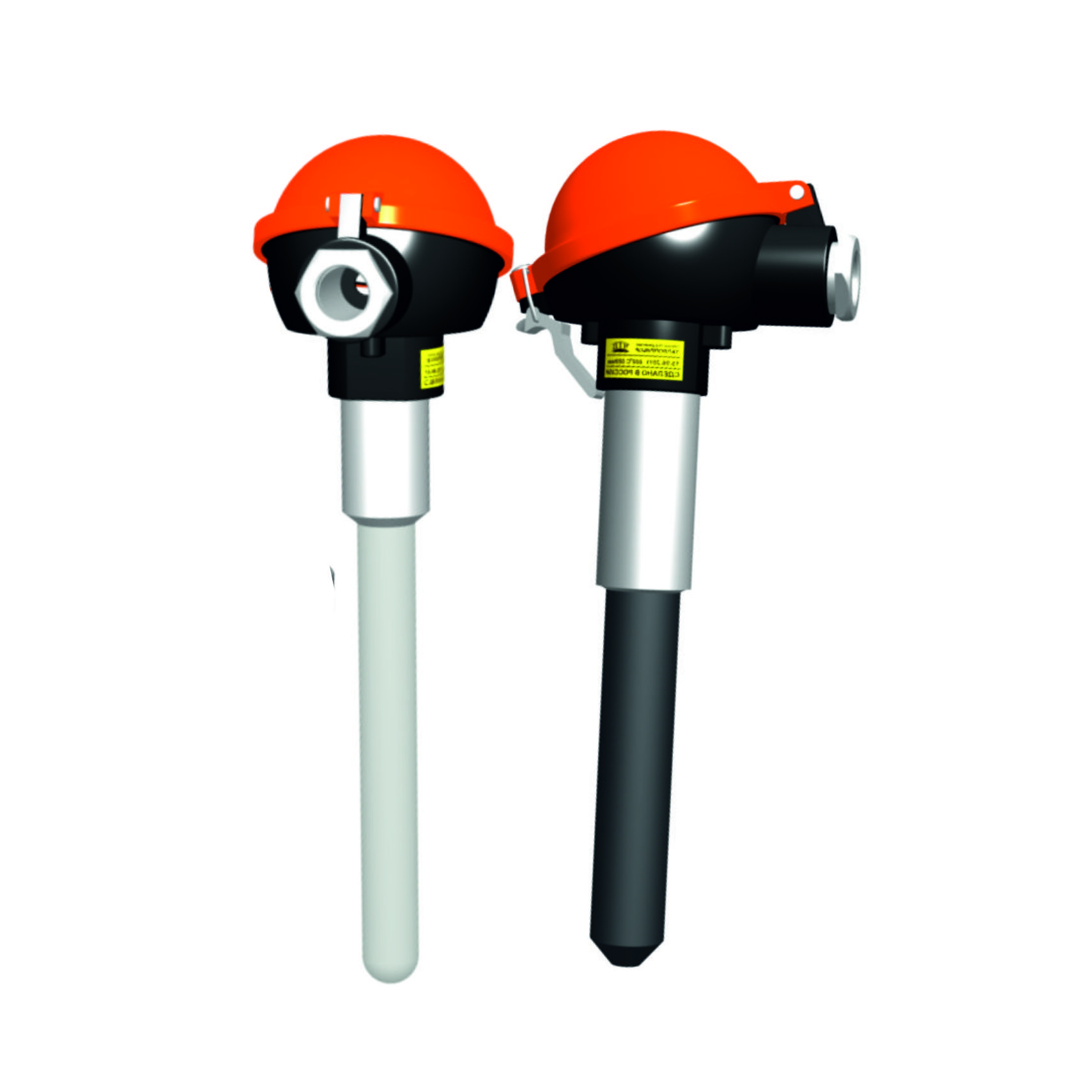

"Платиновые" термопары с керамическими или корундовыми чехлами.

Гарантия18 месяцев с момента ввода в эксплуатацию
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
ТПП
ТПП
ТПР
ТПР
(НСХ) Номинальная статическая характеристика чувствительного элемента
S (ТПП)
(S)
R (ТПП)
(R)
B (ТПР)
(B)
Температурный диапазон
+600 ... +1600 ºC+600...+1600<br>
Диаметр арматуры, мм
14
14
16
16
24
24
25
25
30
30
Длина преобразователя, (L), мм
320
320
500
500
800
800
1000
1000
1250
1250
1600
1600
2000
2000
Длина монтажной части, (l), мм
250
(250)
400
(400)
600
(600)
700
(700)
800
(800)
900
(900)
Количество чувствительных элементов
1
2
2ЧЭ
Диаметр термоэлектродов
0.4-0.5 мм0.4-0.5
0.5-0.5 мм0.5-0.5
Материал арматуры/оболочки кабеля
12Х18Н10Т
12Х18Н10Т
15Х25Т
15Х25Т
ХН45Ю
ХН45Ю
Класс допуска чувствительного элемента
1
1 класс
2
Герметичность к измеряемой среде
Герметичны
Негерметичны
Исполнение
00
01
01
02
02
03
03
04
04
08
08
13
13
А
А
А1
А1
Добавить другое устройство
Сбросить конфигуратор
Добавить в заказ
Основные технические характеристики

Предназначены для измерения температуры газообразных нейтральных и окислительных сред, воздуха, инертных газов, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Диапазоны измерения:

ТПП 0...+1300 °С;
ТПР +600...+1600 °С;

Класс допуска чувствительного элемента:
для ТПП:    1, 2 (по ГОСТ 6616);
для ТПР:     2 (по ГОСТ 6616).


ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

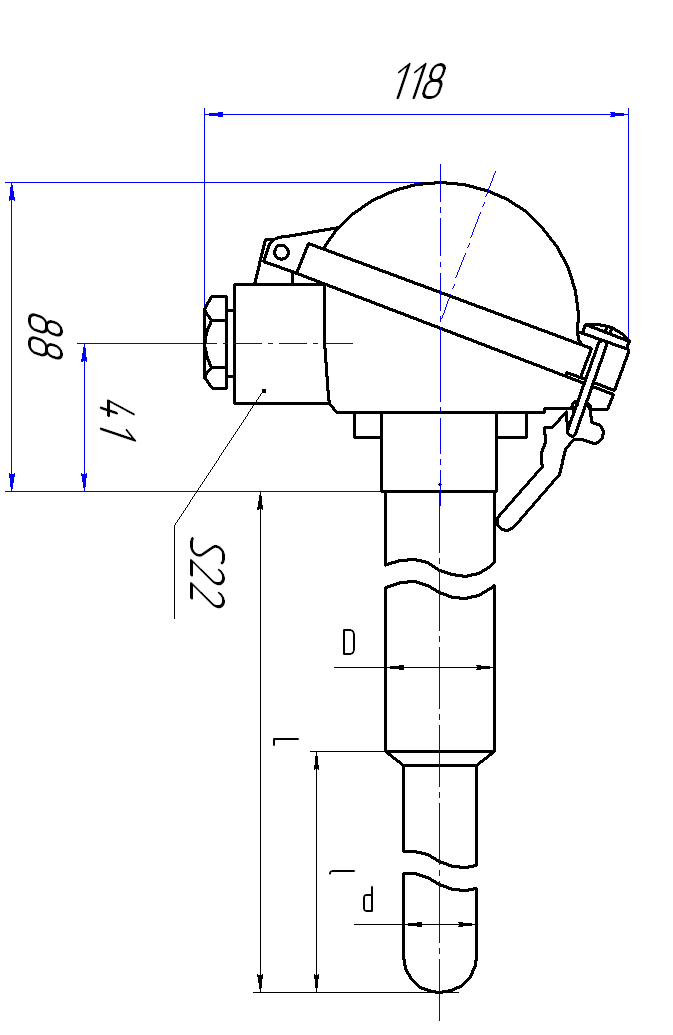

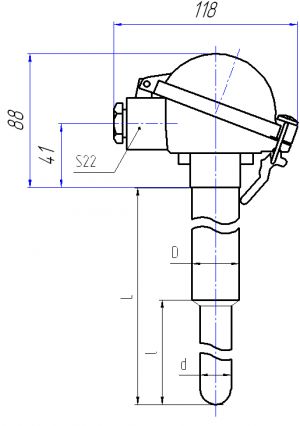

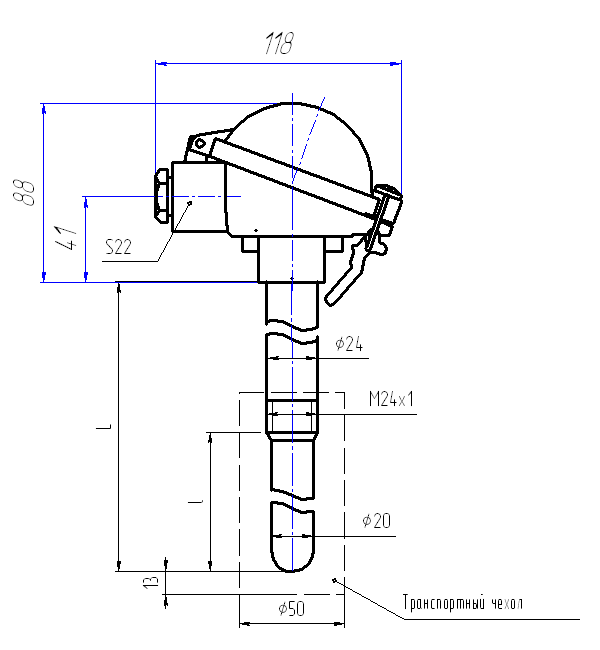

Защитная арматура — без штуцера; материал арматуры (D) — стали 12Х18Н10Т, 15Х25Т, либо ХН45Ю;  D/d=30/20, 32/25, 25/15, 24/20, 16/10 либо 14/8мм; термоэлектроды Ø0,5/0,5 мм или Ø0,4/0,5 мм.
Документы, ПО, опросные листы
Руководство по эксплуатации ТПП/ТПР - 0192, -01, -02, -03, -04, -08, -13, А, А1Файл pdf, 0,45 МБ Сертификат об утверждении типа СИ (Беларусь)Файл pdf, 7,47 МБ Руководство по эксплуатации ТПП/ТПР-0192-08Файл pdf, 0,34 МБ Свидетельство об утверждении типа СИ (Казахстан)Файл pdf, 0,18 МБ Сертификат об утверждении типа СИ (Россия)Файл pdf, 0,33 МБ
Отзывы на изделие (3)

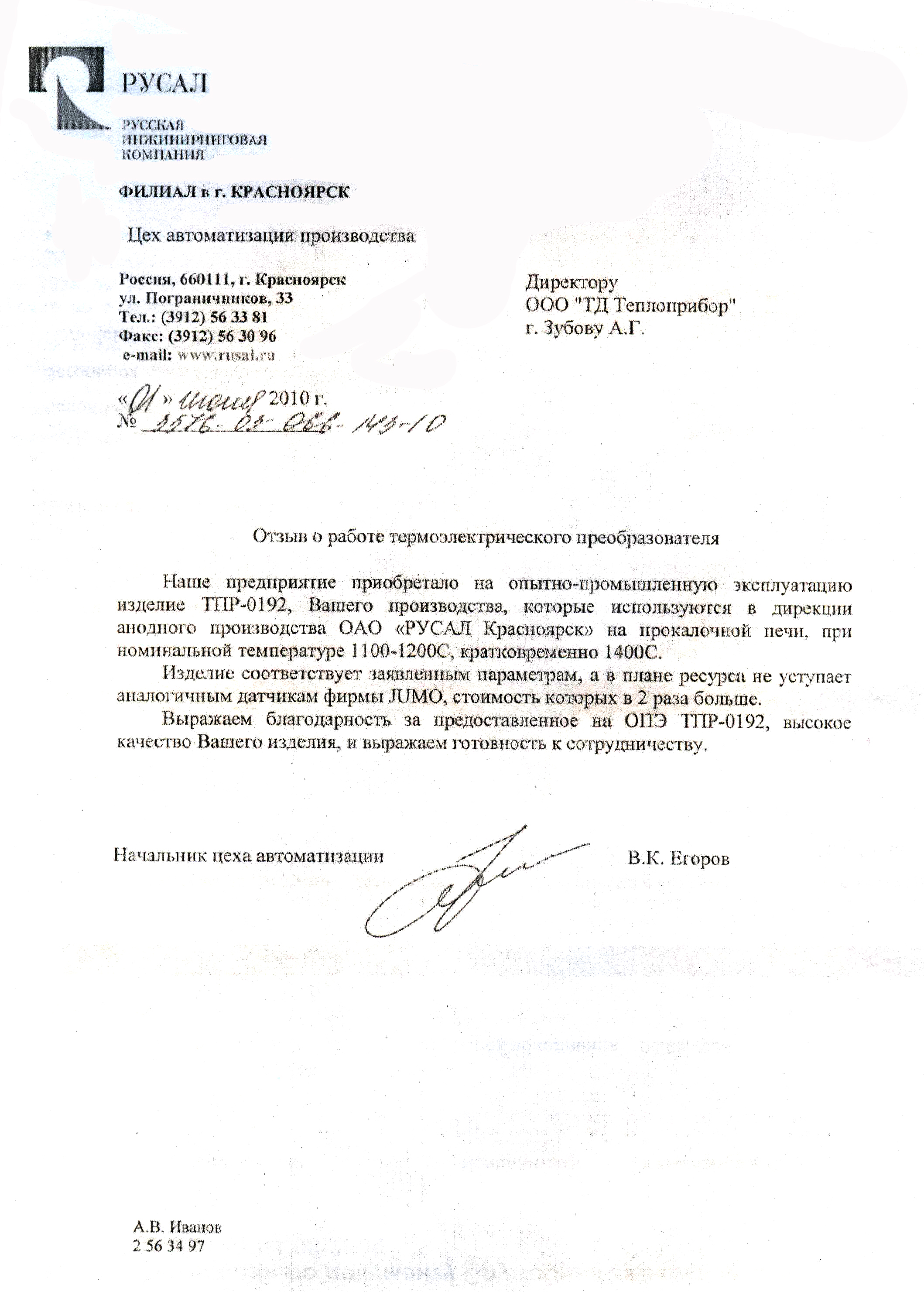

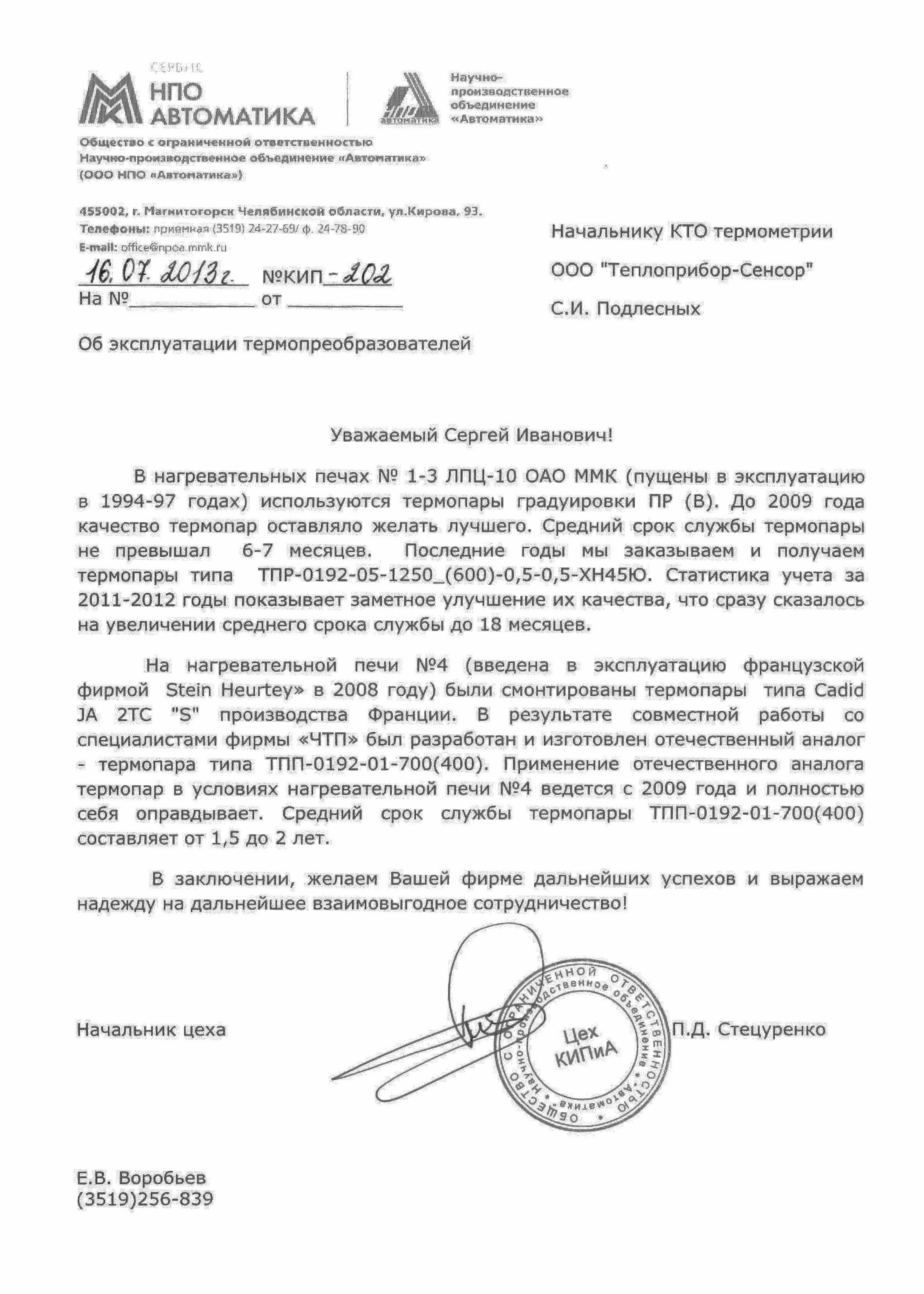

ОАО "РУСАЛ Красноярск"Файл jpeg, 2,35 МБ ООО НПО "Автоматика"Файл jpeg, 0,86 МБ ОАО "Силовые машины"Файл pdf, 0,26 МБ
