Предназначены для измереня температуры и разности температуры воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.

Измеряемые среды:
Измерение температуры и разности температур воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.

HCX термометров комплекта по ГОСТ 6651:

для ТСП: lPtl00 (W₁₀₀=l,385).

Конструктивные особенности:

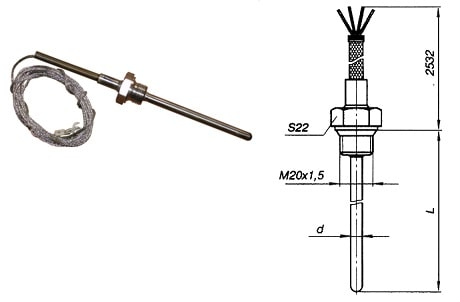

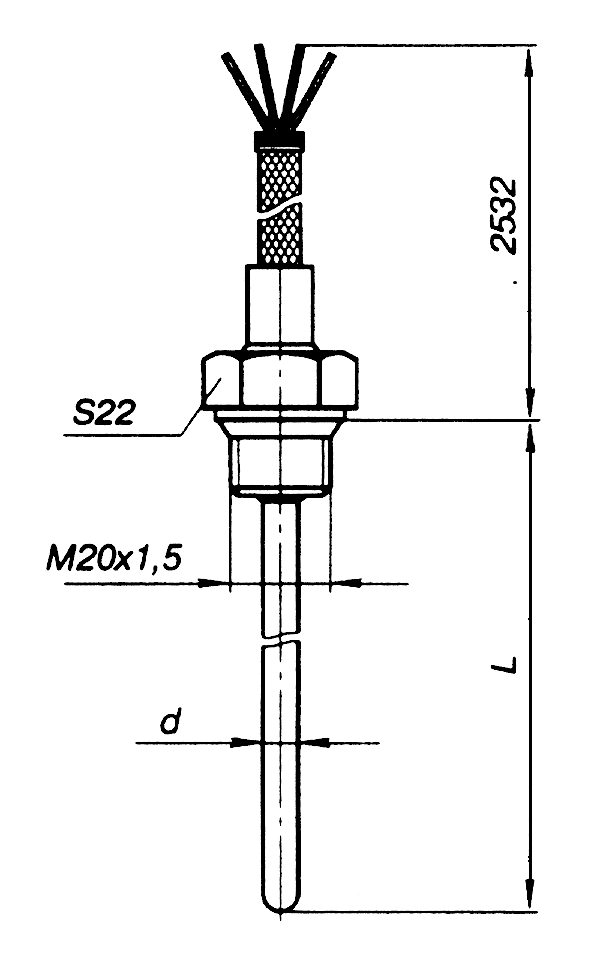

КТСП-0196-05:
Без головки, с кабельным выводом ι = 2500 мм.
Защитная арматура Ø6 мм — с приваренным штуцером М20х1,5.

Для КТСП-0196-05 в качестве чувствительного элемента используются платиновые напылённые чувствительные элементы lPtl00 c W₁₀₀=R₁₀₀/R₀=l,385.

Предел допускаемых отклонений термометров комплекта от НСХ, °С

А	±[0,15+0,002(t)]	-
В	±[0,3+0,005(t)]	±[0,25+0,0035(t)]
С	-	±[0,5+0,0065(t)]

t — значение изменяемой температуры

Класс допуска комплекта: 1 или 2 по ТУ 4211-050-00226253-2005.

тип и исполнение комплекта	Показатель тепловой инерции, с, не более	Условное давление, Ру, МПа	Ресурс, ч.
ТСП-0196-05	20	0,4	10 000

Tип и исполнение комплекта

Класс допуска комплекта по ТУ 4211-050-00226253-2005 (класс допуска термометра по ГОСТ 6651)

Диапазоны измеряемых температур/диапазон разности температур, °С

НСХ термометров по ГОСТ 6651

Схема соединений по ГОСТ 6651

Длина монтажной части L, мм

Материал защитной арматуры

ТСП-0196-05

1(B), 2(B)

0...+160/5...155

1Pt100

80, 100, 120, 160, 200, 250, 320, 500

12Х18Н10Т

или

08X13*

Возможно изготовление по отдельному заказу с поверкой с другими длинами, находящимися в интервале длин монтажной части, указанных в таблице, а так же следующими схемами 3, 4, с НСХ Pt100, Pt500, Pt1000.

Параметры	Показатели
Тип датчика	КТСП ; КТСМ
Исполнение	00; Б; 05; 05Б
Длина монтажной части, (l), мм	80 ; 100 ; 120 ; 160 ; 200 ; 250 ; 320 ; 400 ; 500
Класс допуска комплекта	1; 2
Класс допуска чувствительного элемента	А ; B ; С
(НСХ) Номинальная статическая характеристика чувствительного элемента	Pt100 ; 100П ; 100M
Схема соединения проводников с ЧЭ	4
Температурный диапазон	0 ... +180 ºC; 0 ... +150 ºC
Диаметр арматуры, мм	6 ; 8
Измеряемая среда	Жидкость
Вид взрывозащиты	Без взрывозащиты
Материал корпуса	Без корпуса
Фиксация крышки корпуса	Без корпуса
Тип присоединения к процессу	Передвижной штуцер
Материал арматуры/оболочки кабеля	12Х18Н10Т ; 08Х13
Количество чувствительных элементов	1

Документы, ПО, опросные листы

Свидетельство об утверждении типа СИ (РФ)Файл PDF, 3 МБ Руководство по эксплуатацииФайл PDF, 1 МБ Опросный листФайл DOCX, 563 КБ

Комплекты термопреобразователей сопротивления КТСП

Комплект термопреобразователей сопротивления ктсп н pt100 – устройство, представленное в виде измерительного прибора для определения разницы температурных показателей. Данные комплекты термопреобразователей сопротивления применяются в подающих и обратных трубопроводах комплексов теплоснабжения.

Приборы серии КТСП-Н адаптированы под использование в различных узлах коммерческого учета теплоэнергии и водоснабжения. Термопреобразователи сопротивления ктсп н pt100 находят применение как в общедомовых теплосчетчиках, так и в промышленных.

Комплекты термопреобразователей ктсп с сертификатами соответствия и качества представлены в каталоге компании ТЕПЛОПРИБОР.

Спецификации устройств термопреобразователей сопротивления КТСП н pt100

Данные приборы - термопреобразователь ктсп, устанавливаются непосредственно на трубопровод при использовании специальных инструментов (защитных гильз и приварных бобышек). В отдельных случаях для их монтажа могут использоваться элементы крепежа, идущие в наборе с измерительным прибором.

Комплект термопреобразователей сопротивления ктсп н pt100

Комплект термопреобразователей сопротивления pt100 пломбируется через специальное отверстие, выполненное в штуцере. Соединить прибор с внешними устройствами можно через кабель подходящего сечения с нужным количеством проводов. В процессе соединения необходимо соблюдать схему подключения.

Цели использования термопреобразователей сопротивления ктсп н

Прежде всего комплекты термопреобразователей сопротивления ктсп н применяются для определения температурных показателей (и разницы температур воды). Их главное предназначение – измерения в прямых и обратных трубопроводах водяного теплоснабжения.

Преимущества:

Интервал поверки – не менее 5 лет.
Соответствие действующим стандартам и нормам безопасности.
Поверка строго в аккредитованных лабораториях.
Гарантия от производителя.
Средний срок службы – от 10 лет.
Высокая точность измерений.
Адаптированность под общедомовые и промышленные счетчики.
Удобство в использовании.
